Podrobné informace k produktu
Podávací systém pro vinuté pružiny
Automatický systém podávání pružin se samostatně stojící koncovou jednotkou.
Vložené pružiny jsou odděleny rozplétačem pružin a následně zorientovány. Správnost oddělení pružin je ověřena kamerovou jednotkou. Pružiny jsou následně hadicí dávkovány po jedné do koncové jednotky, kde dojde k jejich vystavení pro odebrání.

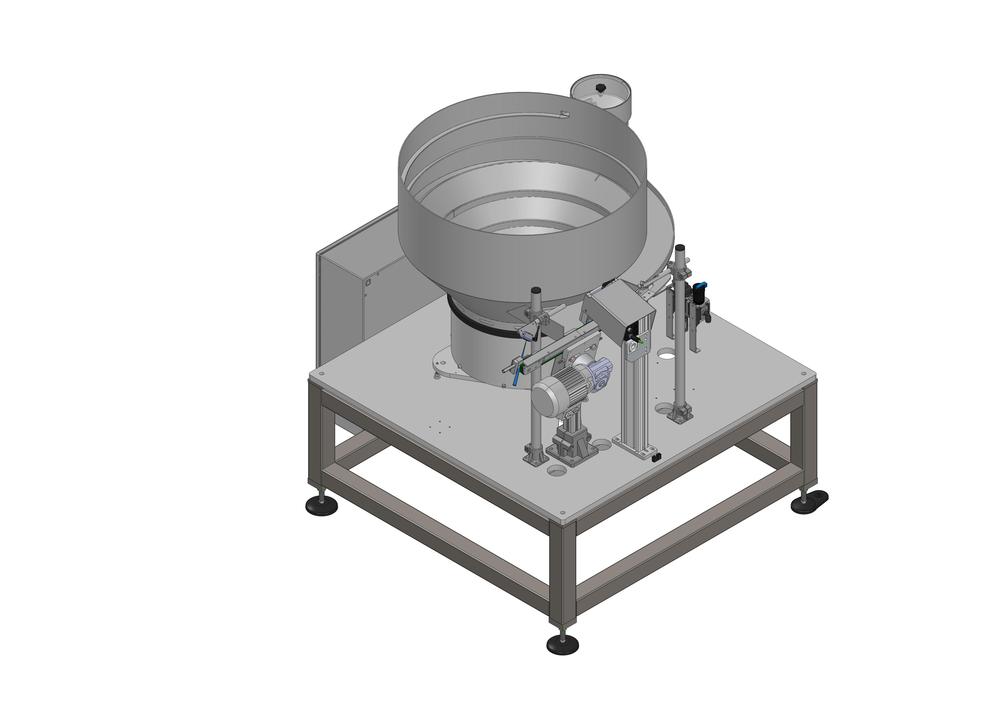

Zařízení se skládá z následujících skupin:
Kruhový vibrační zásobník s pohonem RNA SRHL-400-2
Podstavná trojúhelníková deska RNA USJ400 uchycení podavače ke stolu pomocí 3 šroubů. Možnost změny výšky ±10 mm.
Ke třídění dílů může být využit stlačený vzduch. Jednotka úpravy stlačeného vzduchu. Spínací a škrtící ventil. Redukční ventil.
Rozplétač pružin RNA
Lineární pásový dopravník:
Délka tratě 500 mm
Pohon elektromotorem
Vodící elementy nerezové nebo nitridovaná ocel. Možnost jednoduchého otevření lišty.
Snímání dílů pomocí optického senzoru Balluff.
Výstup dílů do koncové jednotky separace dílů.
Kamerová jednotka (checker):
Kontrola správného oddělení pružin pro zajištění, aby do koncové jednotky vstupovaly pružiny po jedné.
Kamera Balluff s protisvětlem
Podstavec s nastavitelnou výškou kamery
Plechový kryt zabraňující nežádoucím odleskům a zkreslení vlivem vnějších zdrojů světla.

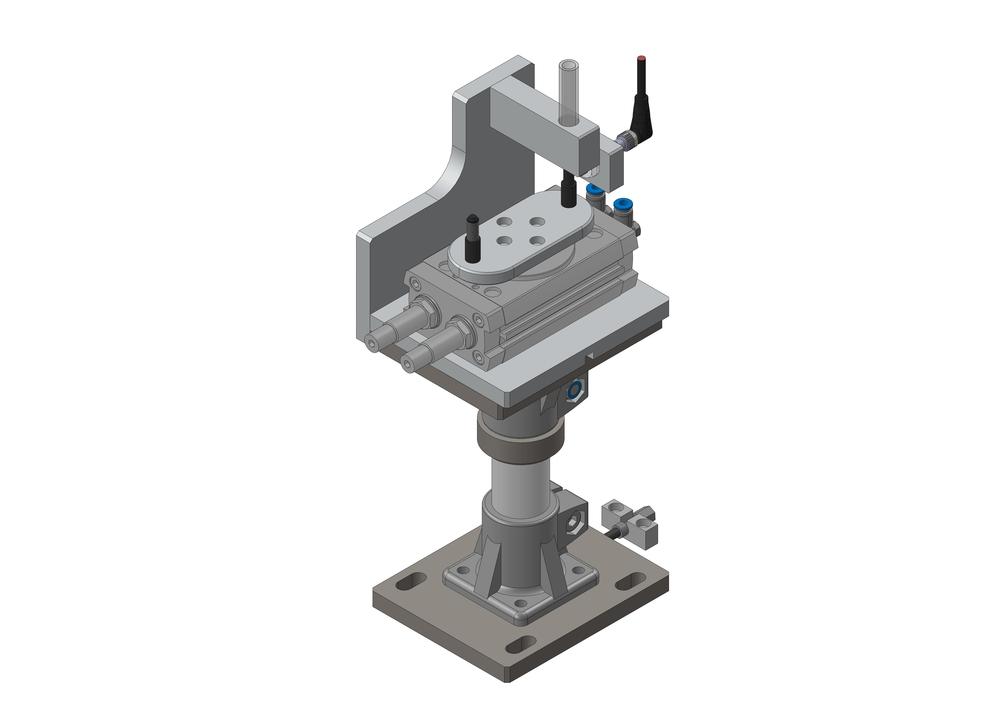

Koncová jednotka:
Díly jsou po dopravení do koncové jednotky nasazeny na trn a za pomoci otoče přemístěny do odebírací pozice. Během odebírání je možné dopravit pružinu pro následující cyklus a kompenzovat tak časové prodlevy podávání.
Jeden pneumatický pohyb, čidlo přítomnosti dílu v koncové jednotce
Včetně podstavce
Včetně 2 ks čidel pneumatických válců a 1 ks pneumatického ventilu Festo
Základní ocelový stůl:
Celý systém, vyjma koncové jednotky, usazen na hlavním ocelovém stole.
Šířka 1100 mm
lakováno odstínem dle přání zákazníka.
Vložené pružiny jsou odděleny rozplétačem pružin a následně zorientovány. Správnost oddělení pružin je ověřena kamerovou jednotkou. Pružiny jsou následně hadicí dávkovány po jedné do koncové jednotky, kde dojde k jejich vystavení pro odebrání.
Zařízení se skládá z následujících skupin:
Kruhový vibrační zásobník s pohonem RNA SRHL-400-2
Podstavná trojúhelníková deska RNA USJ400 uchycení podavače ke stolu pomocí 3 šroubů. Možnost změny výšky ±10 mm.
Ke třídění dílů může být využit stlačený vzduch. Jednotka úpravy stlačeného vzduchu. Spínací a škrtící ventil. Redukční ventil.
Rozplétač pružin RNA
Lineární pásový dopravník:
Délka tratě 500 mm
Pohon elektromotorem
Vodící elementy nerezové nebo nitridovaná ocel. Možnost jednoduchého otevření lišty.
Snímání dílů pomocí optického senzoru Balluff.
Výstup dílů do koncové jednotky separace dílů.
Kamerová jednotka (checker):
Kontrola správného oddělení pružin pro zajištění, aby do koncové jednotky vstupovaly pružiny po jedné.
Kamera Balluff s protisvětlem
Podstavec s nastavitelnou výškou kamery
Plechový kryt zabraňující nežádoucím odleskům a zkreslení vlivem vnějších zdrojů světla.
Koncová jednotka:
Díly jsou po dopravení do koncové jednotky nasazeny na trn a za pomoci otoče přemístěny do odebírací pozice. Během odebírání je možné dopravit pružinu pro následující cyklus a kompenzovat tak časové prodlevy podávání.
Jeden pneumatický pohyb, čidlo přítomnosti dílu v koncové jednotce
Včetně podstavce
Včetně 2 ks čidel pneumatických válců a 1 ks pneumatického ventilu Festo
Základní ocelový stůl:
Celý systém, vyjma koncové jednotky, usazen na hlavním ocelovém stole.
Šířka 1100 mm
lakováno odstínem dle přání zákazníka.
Kompletní podávací systémy řady 400
Podávací systém pro vinuté pružiny
V25-060-0-00-000
Skladem 0 ks
Pro nákup zboží je nutná registrace.
| Kód dílu: | V25-060-0-00-000 |
|---|---|
| Dodací lhůta: | 0 |
| Jednotka dodací lhůty: | Dny |
