RNA Digital Motion

Software pro digitalizaci nastavení vibračních podavačů RNA







Softwarový nástroj určený pro základní definici fyzikálního modelu vibračních pohonů RNA včetně jejich třídících nástaveb a podávaných dílů.

Statický fyzikální model

Systém dokáže navrhnout způsob optimálního vyvážení třídícího hrnce nebo nástavby lineárního dopravníku. Software navrhne všechna možná fyzikální řešení vyvážení třídícího hrnce pro kruhový vibrační podavač nebo nástavby vibrační lišty pro lineární podavač tak, aby bylo docíleno rovnoměrného chodu podavače. Uživatel pak zvolí nejvhodnější řešení pro daný podavač (kombinace počtu, umístění i velikosti závaží).

Počítačový návrh řešení vyvážení je nesrovnatelně přesnější a rychlejší než experimentální dílenské vyvažování. Umožní tak realizovat i velice složité a nestandartní úlohy atypických podavačů.

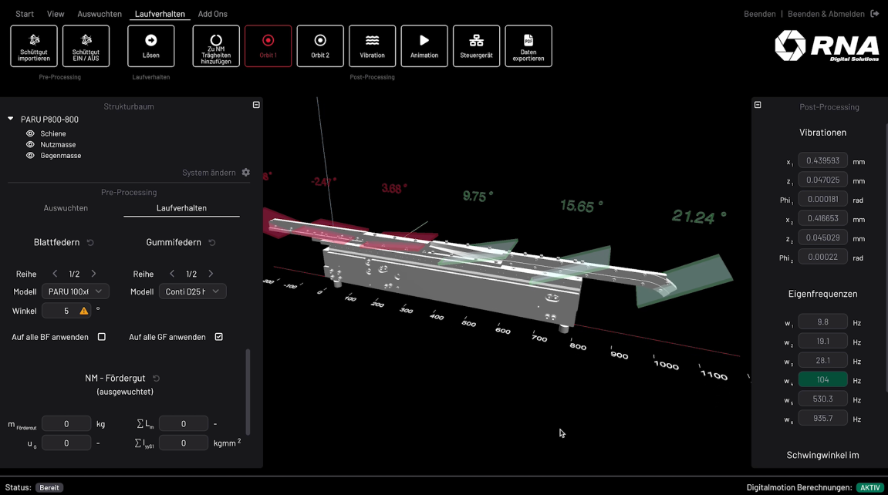

Dynamický fyzikální model

Systém dokáže navrhnout optimální nastavení vibračního pohonu pro daný kruhový nebo lineární vibrační podavač. U kruhových vibračních pohonů stanoví optimální počet a sílu pružin a optimální tuhost a typ podstavných silentbloků. U lineárních vibračních pohonů stanoví optimální počet a sílu pružin v jednotlivých hnízdech i jejich optimální sklon. Navrhne také optimální hmotnost protizávaží pro rovnoměrný pohyb dílů podél celé lišty.



Dílenský Set-Up List

Systém po statickém i dynamickém vyvážení poskytne ucelený přehled potřebného nastavení pohonů pro technika formou uceleného Set-Up listu. Nastavení pohonu je pak rychlý proces.

Připraveno pro Digital Feeder

Fyzikální model podavače je nutným předpokladem k následné simulaci pohybu dílů ve vibračních podavačích v prostředí Digital Feeder.

Veškeré digitální dynamické analýzy jsou určeny pouze pro pohony RNA.
