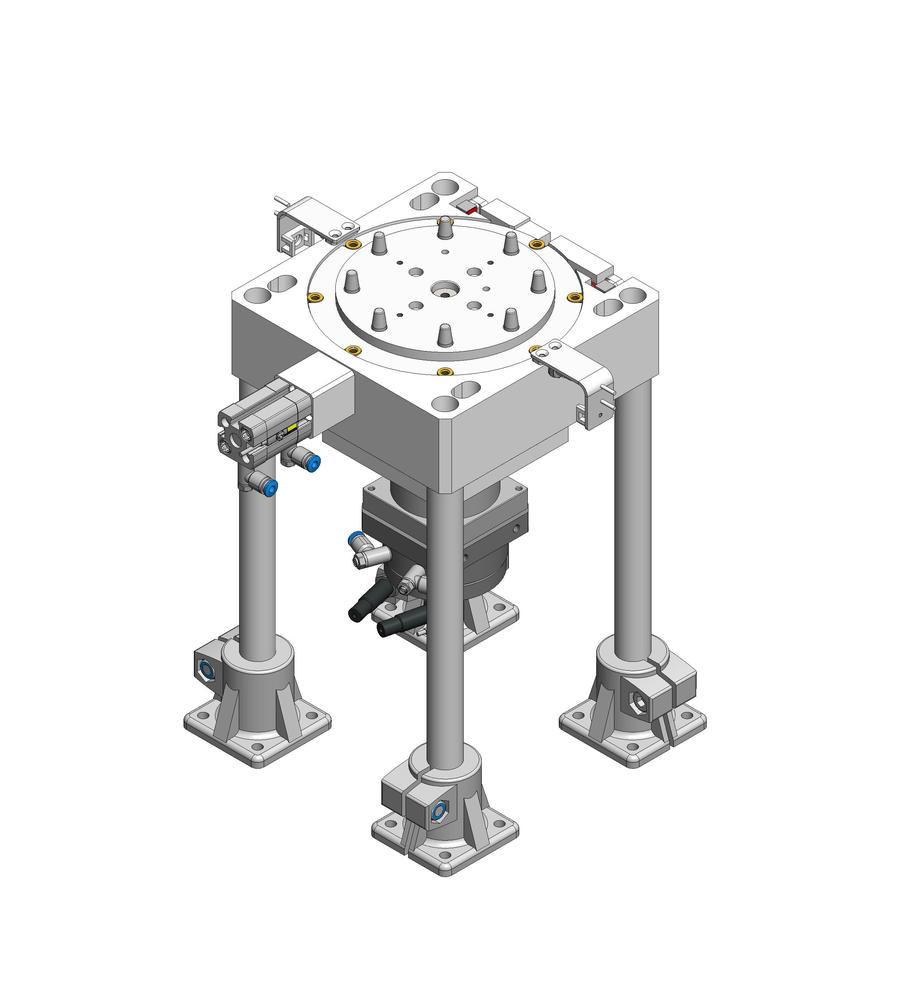

Automatický podávací systém menších dílů určený pro spolupráci se vstřikovacím strojem.
Vložené díly zařízení automaticky zorientuje a následně po jednom kuse poskytne na pneumatickém pinu odebíracímu robotu.

Zařízení se skládá z následujících funkčních skupin:

Kruhový vibrační zásobník s pohonem RNA SRC-N 200. Levé provedení.

- Podstavná trojúhelníková deska RNA ULJ200 uchycení podavače ke stolu pomocí 3 šroubů. Možnost změny výšky +-10mm.
- Nerezový třídící hrnec stupňovitý. Orientace dílů dle požadavků.
- Vylepeno povrchem HABASIT 1mm.
- Obrobený výstupní element pro přesný výstup dílů do lineární lišty.
- K třídění dílů může být využit stlačený vzduch. Jednotka úpravy stlačeného vzduchu. Spínací a škrtící ventil. Redukční ventil.

Lineární vibrační lišta pro akumulaci zorientovaných dílů.

- Délka tratě 800mm.
- Pohon lišty RNA SLL400-800. Včetně stojanu.
- Vodící elementy nerezové nebo nitridovaná ocel. Možnost jednoduchého otevření lišty.
- Snímání hladiny dílů pomocí optické závory Balluff.
- Výstup dílů do koncové jednotky separace dílů.

Pasový bunkr o kapacitě 5 litrů.

- Zásoba dílů pro plnění kruhového vibračního podavače.
- Pohon vestavěným jednofázovým elektromotorem.
- Včetně podstavné konzole s možností otočení bunkru do stany.
- Včetně čidla hladiny v podavači a čidla vyprázdnění bunkru.

Koncová separační jednotka.

-Orientované díly z vibrační lišty vstupují do koncové separační pneumatické jednotky. Ta zajistí separaci jednoho zorientovaného kusu pro odběr nadřazeným strojem.
- Separace je provedena odsunutím jednoho dílu do strany a následně vyzdvihnutím vzhůru o cca 80mm. Dva pneumatické pohyby. Čidlo přítomnosti dílu v koncové jednotce.
- Včetně podstavné konzole.
- Včetně 4ks čidel pneumatických válců a 2 xpneumatického ventilu Festo.

Řízení podávacího systému sdruženým regulátorem RNA ESK 2002.

- Tento přístroj je schopen zajistit řízení chodu celého podávacího systému.
- Koncová jednotka je řízena nadřízeným systémem zákazníka - robot.
- Rozhraní komunikace prostřednictvím jednoho Hrting konektoru 48Pin.
- EPLAN dokumentace. Komunikace přes logické signály 24V (signál Start + Přesun koncové jednotky).

Protihlukový kryt vibračního zásobníku 200.

- Plexi kryt horní části s průchodem dílů.
- Odnímatelný.

Základní ocelový stůl

- Celý systém usazen na hlavním ocelovém stole.
- Modulární šířka 500mm. Určeno pro zástavbu ohrazení vstřikovacího stroje.
- Včetně krytu spodní části stolu.
- lakováno odstínem dle přání zákazníka.
