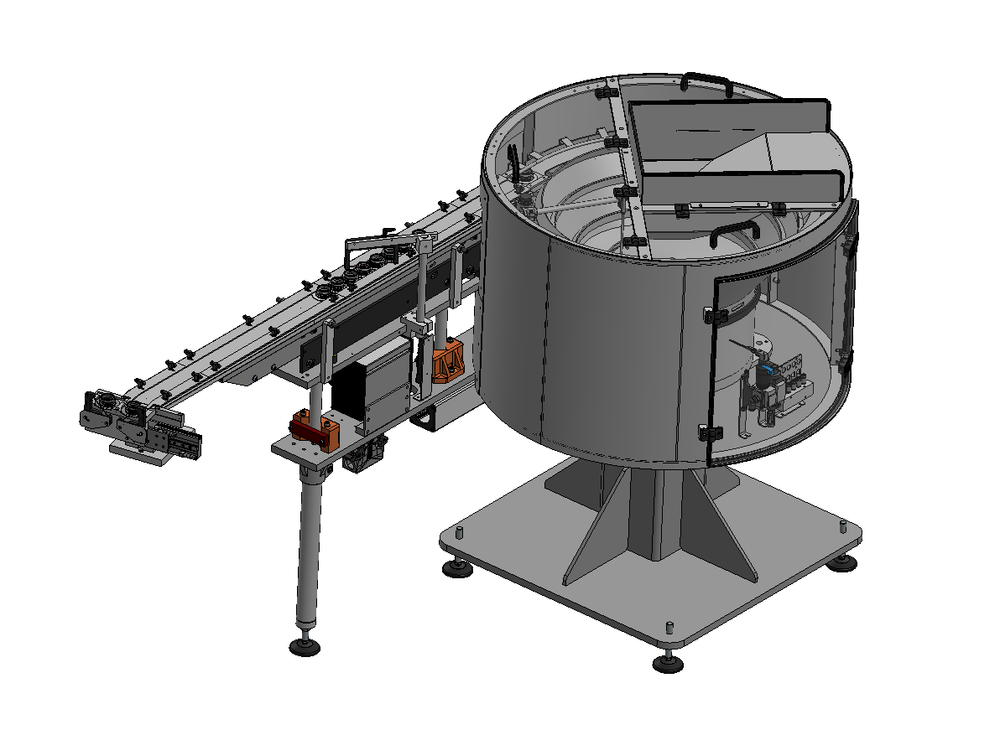

Kompletní podávací systém středně velkých dílů včetně koncové oddělovací jednotky.

Kruhový vibrační zásobník s pohonem RNA SRC-N 400-2. Levé provedení.

- Podstavná trojúhelníková deska RNA ULJ400 uchycení podavače ke stolu pomocí 3 šroubů. Možnost změny výšky +-10mm.
- Adaptérová deska pro radiální uchycení třídícího hrnce RNA AAG-R400.
- Nerezový třídící hrnec stupňovitý. Orientace dílů dle požadavků.
- Vylepeno povrchem HABASIT 1mm.
- Obrobený výstupní element pro přesný výstup dílů do lineární lišty.
- K třídění dílů může být využit stlačený vzduch. Jednotka úpravy stlačeného vzduchu. Spínací a škrtící ventil. Redukční ventil.

Lineární vibrační lišta pro akumulaci zorientovaných dílů.

- Délka tratě 1.400mm.
- Pohon lišty RNA SLL800-1.200. Včetně stojanu.
- Vodící elementy nerezové nebo nitridovaná ocel. Možnost jednoduchého otevření lišty.
- Snímání hladiny dílů pomocí optické závory Balluff.
- Výstup dílů do koncové jednotky separace dílů.

Koncová separační jednotka.

-Orientované díly z vibrační lišty vstupují do koncové separační pneumatické jednotky. Ta zajistí separaci jednoho zorientovaného kusu pro odběr nadřazeným strojem.
- Separace je provedena odsunutím jednoho dílu do strany. Jeden pohyb. Čidlo přítomnosti dílu v koncové jednotce.
- Včetně podstavné konzole.
- Včetně 2ks čidel pneumatického válce a pneumatického ventilu Festo.

Řízení podávacího systému z PLC zákazníka

- Řízení kruhového vibračního zásobníku frekvenčním regulátorem ESR2000.
- Řízení lineární vibrační lišty regulátorem SCU2000.
- Koncová jednotka je řízena nadřízeným systémem zákazníka.
- Komunikace I/O s podávacím systémem prostřednictvím jednoho Harting konektoru 24V.
- EPLAN dokumentace. Komunikace přes logické signály 24V (signál Start + Přesun koncové jednotky).

Kruhový protihlukový kryt vibračního zásobníku 400.

- Plexi kryt horní části s průchodem dílů.
- Odnímatelný.

Základní ocelový stůl

- Celý systém usazen na samostatném ocelovém stole.
- Lakováno odstínem dle přání zákazníka.
