Standartní podávací systém SRC250/SLL400/VB10/KJ2
Kompletní vibrační podávací systém menších dílů. Jmenovitý rozměr cca 20mm. Včetně koncové jednotky separace dílů - odsun a zdvih.
Kruhový vibrační zásobník s pohonem RNA SRC-N 250. Levé nebo Pravé provedení.
- Podstavná trojúhelníková deska RNA ULJ250 uchycení podavače ke stolu pomocí 3 šroubů. Možnost změny výšky +-10mm.
- Adaptérová deska uchycení třídícího hrnce pomocí středového šroubu RNA AAG-Z250.
- Nerezový třídící hrnec stupňovitý. Orientace dílů dle požadavků.
- Vylepeno povrchem HABASIT 1mm.
- Obrobený výstupní element pro přesný výstup dílů do lineární lišty.
- K třídění dílů je využit stlačený vzduch. Jednotka úpravy stlačeného vzduchu. Spínací a škrtící ventil. Redukční ventil.
Lineární vibrační lišta pro akumulaci zorientovaných dílů.
- Délka tratě 450mm.
- Pohon lišty RNA SLL400-400. Včetně stojanu.
- Vodící elementy nerezové nebo nitridovaná ocel. Možnost jednoduchého otevření lišty.
- Snímání hladiny dílů pomocí optické závory Balluff.
- Výstup dílů do koncové jednotky separace dílů.
Vibrační plnící bunkr o kapacitě 10 litrů.
- Zásoba dílů pro plnění kruhového vibračního podavače.
- Pohon RNA SLL400-400.
- Včetně podstavné konzole s možností otočení bunkru do stany.
- Včetně čidla hladiny v podavači a čidla vyprázdnění bunkru.

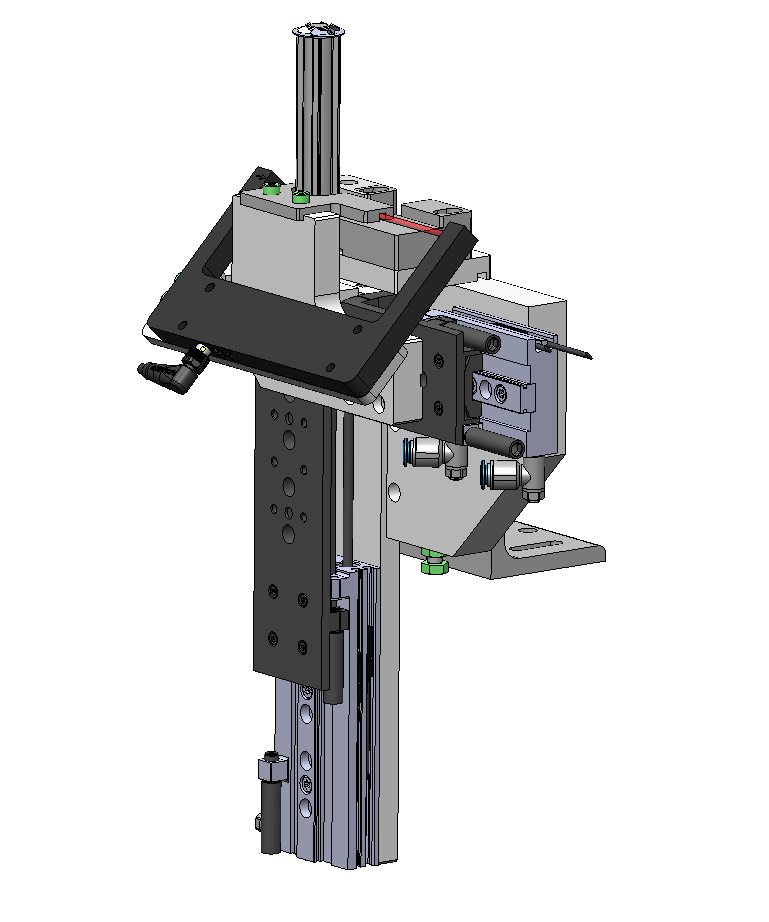

Koncová separační jednotka.
-Orientované díly z vibrační lišty vstupují do koncové separační pneumatické jednotky. Ta zajistí separaci jednoho zorientovaného kusu pro odběr nadřazeným strojem.
- Separace je provedena odsunutím jednoho dílu do strany a vyzvednutím vzhůru. Dva pohyby. Čidlo přítomnosti dílu v koncové jednotce.
- Včetně podstavné konzole.
- Včetně 4ks čidel pneumatického válce a pneumatického ventilu Festo.
Řízení podávacího systému regulátory 3 x RNA SCU 2000.
- Koncová jednotka je řízena nadřízeným systémem zákazníka.
- EPLAN dokumentace. Komunikace přes logické signály 24V (signál Start + Přesun koncové jednotky).

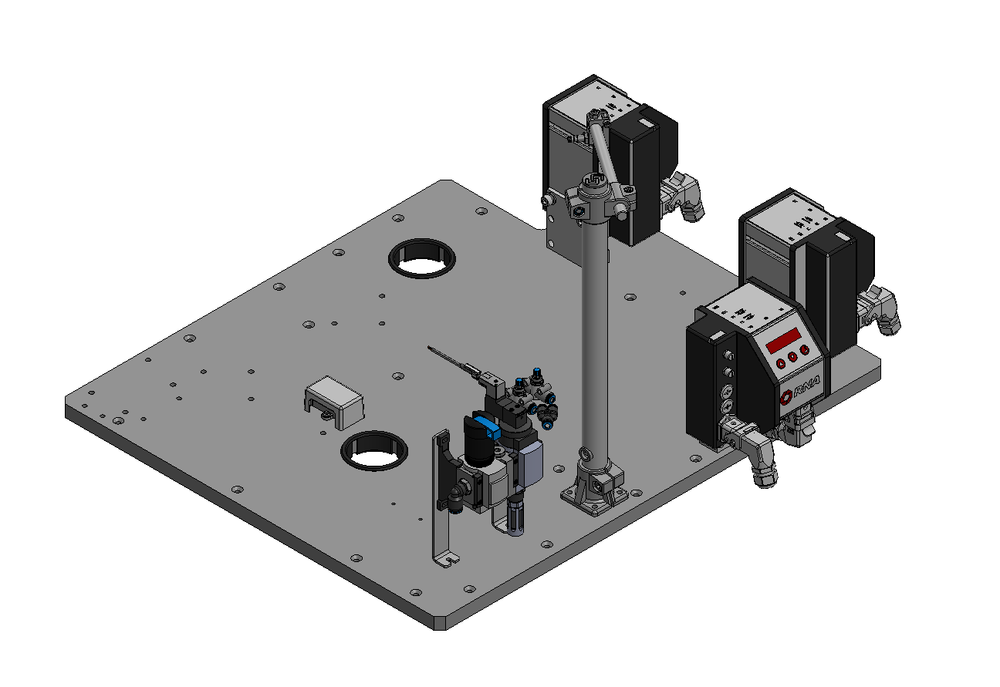

Základní ocelová deska.
- Celý systém usazen na hlavní ocelové desce.
- Tvar je možné uzpůsobit potřebám zástavby.
- lakováno odstínem dle přání zákazníka.
